Giải SGK Vật Lí 12 Cánh Diều Bài 2: Lực từ tác dụng lên đoạn dây dẫn mang dòng điện. Cảm ứng từ

Mở đầu: Ta đã biết, đại lượng đặc trưng cho tác dụng lực của điện trường là cường độ điện trường. Đại lượng nào đặc trưng cho tác dụng lực của từ trường?

Lời giải:

- Lực từ đặc trưng cho tác dụng lực của từ trường.

I. Lực từ tác dụng lên đoạn dây dẫn mang dòng điện

Câu hỏi 1: Mô tả chiều của lực điện tác dụng lên điện tích ở trong điện trường.

Lời giải:

Chiều của lực điện tác dụng lên điện tích dương khi đặt trong từ trường được mô tả theo hình vẽ:

Lực từ tác dụng lên điện tích âm sẽ ngược chiều so với lực tác dụng lên điện tích dương tương ứng ở cùng vị trí trong điện trường.

Câu hỏi 2: Làm thế nào để xác định hướng của lực từ do từ trường tác dụng lên một đoạn dòng điện?

Lời giải:

Khi đặt một đoạn dây dẫn mang dòng điện trong từ trường, nó chịu tác dụng của lực từ, để xác định hướng của lực từ, ta có thể tiến hành thí nghiệm sau:

Dụng cụ

- Khung dây dẫn (1).

- Nam châm (2)

- Lò xo (3).

- Giá treo (4).

- Dây dẫn được nói đến nguồn điện (5).

Phương án thí nghiệm

+ Tìm hiểu công dụng của từng dụng cụ đã cho

+ Thiết kế phương án thí nghiệm để tìm phương của lực từ tác dụng lên đoạn dây dẫn mang dòng điện bằng các dụng cụ này

Tiến hành

- Lắp đặt các dụng cụ như hình vẽ.

- Treo khung dây để mặt phẳng khung dây vuông góc với đường sức từ của nam châm; cạnh AB của khung nằm ngang trong vùng từ trường đều ở khoảng không gian giữa hai cực của nam châm.

- Cho dòng điện có cường độ I chạy qua khung dây với chiều từ A đến B và quan sát hiện tượng xảy ra với khung dây.

- Đổi chiều cường độ dòng điện I chạy qua khung dây và quan sát hiện tượng xảy ra với khung dây.

Kết quả

- Khi có dòng điện chạy qua khung dây theo chiều từ A đến B, khung dây bị kéo thẳng đứng xuống dưới. Điều này cho thấy, lực từ tác dụng lên AB có phương thẳng đứng, vuông góc với cả đoạn dòng điện AB và đường sức từ.

Câu hỏi 3: Trường hợp nào trong Hình 2.4 có lực từ tác dụng lên đoạn dòng điện? Tìm phương và chiều của lực từ trong trường hợp đó.

Lời giải:

Áp dụng quy tắc bàn tay trái ta thấy có trường hợp b) và c) là có lực từ tác dụng lên đoạn dây dẫn, trong trường hợp a) chiều của đường sức từ hợp với dòng điện một góc 0o do đó không có lực từ tác dụng lên dây trong trường hợp này hay lực tác dụng lên dây: F = 0N.

Dùng quy tắc bàn tay trái ta có thể xác định được chiều của lực từ tác dụng lên dây dẫn trong trường hợp b) và c) như sau:

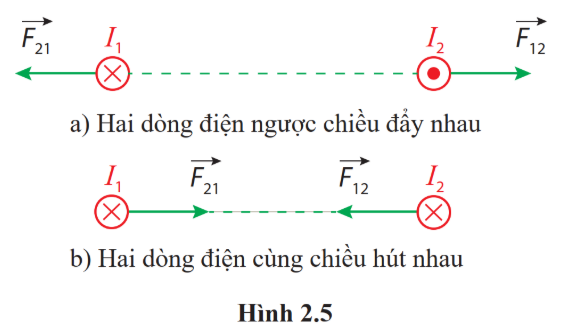

Câu hỏi 4: Dùng quy tắc bàn tay trái nghiệm lại chiều của lực từ giữa hai dòng điện thẳng như Hình 2.5.

Lời giải:

Dùng quy tắc nắm bàn tay phải để xác định chiều của cảm ứng từ, sau đó dùng quy tắc bàn tay trái để xác định chiều của lực từ.

Hình a: dòng điện I1 gây ra từ trường có cảm ứng từ tại điểm I2 có phương thẳng đứng, chiều hướng xuống, do đó lực từ F12 có phương nằm ngang, hướng sang phải. Dòng điện I2 gây ra từ trường có cảm ứng từ tại điểm I1 có phương thẳng đứng, chiều hướng xuống, do đó lực từ F21 có phương nằm ngang, chiều hướng sang trái.

Hình b: dòng điện I1 gây ra từ trường có cảm ứng từ tại điểm I2 có phương thẳng đứng, chiều hướng xuống, do đó lực từ F12 có phương nằm ngang, hướng sang trái. Dòng điện I2 gây ra từ trường có cảm ứng từ tại điểm I1 có phương thẳng đứng, chiều hướng lên, do đó lực từ F21 có phương nằm ngang, chiều hướng sang phải.

II. Cảm ứng từ

Tìm hiểu thêm: Cùng với đơn vị tesla (T), người ta cũng hay dùng đơn vị của cảm ứng từ là gauss (Gaoxơ, viết tắt là G). Hãy tìm hiểu mối liên hệ giữa gauss (G) và tesla (T).

Lời giải:

Mối liên hệ giữa gauss (G) và tesla (T): 1 tesla = 10 000 gauss.

Câu hỏi 5: Trong sơ đồ thí nghiệm ở Hình 2.6, dòng điện đi qua đoạn dây dẫn nằm trong từ trường có thể từ trái sang phải hoặc từ phải sang trái. Dòng điện đi theo chiều nào thì số chỉ của cân tăng lên so với khi chưa có dòng điện trong khung dây?

Lời giải:

- Ta thấy nam châm đang đặt trên cân, khối lượng của nam châm không đổi, để số chỉ của cân tăng lên thì lực tác dụng của dây dẫn có điện lên thanh nam châm phải có hướng đi xuống, mà lực mà dây dẫn có dòng điện tác dụng lên nam châm sẽ có chiều ngược lại so với lực mà nam châm tác dụng lên dây dẫn mang điện. Do đó lực mà nam châm tác dụng lên dây dẫn phải có chiều đi lên, ta thấy chiều của cảm ứng từ có chiều từ ngoài vào trong do bên ngoài là cực Bắc, bên trong cực Nam, khi đó áp dụng quy tắc bàn tay trái từ chiều cảm ứng từ của nam châm là hướng từ ngoài vào và chiều của lực từ là hướng từ dưới lên ta xác định được chiều của dòng điện là từ trái qua phải.

Thực hành: Dụng cụ

- Đoạn dây dẫn (1); Nam châm (2); Cân (3).

Phương án thí nghiệm

- Tìm hiểu công dụng của từng dụng cụ đã cho.

- Thiết kế phương án thí nghiệm đo độ lớn cảm ứng từ bằng các dụng cụ này.

Tiến hành

Sau đây là một phương án thí nghiệm với các dụng cụ đã cho.

1) Lắp đặt các dụng cụ như Hình 2.6.

Đoạn dây dẫn được cố định theo phương ngang giữa hai cực của nam châm. Dòng điện chạy qua đoạn dây dẫn từ biến áp nguồn (không thể hiện trong Hình 2.6).

2) Đo và ghi chiều dài l của đoạn dây dẫn nằm ngang trong từ trường theo mẫu Bảng 2.2.

3) Ấn nút hiệu chỉnh để cân chỉ số "0".

4) Bật nguồn điện. Đo và ghi cường độ dòng điện I và số chỉ m của cân theo Bảng 2.2.

5) Điều chỉnh biến áp nguồn để có các giá trị khác nhau của cường độ dòng điện I. Lặp lại bước 4 cho đến khi có ít nhất ba giá trị khác nhau của I và m. Tắt nguồn điện.

Kết quả

Lấy g = 9,80 m/s2

- Tính độ lớn của cảm ứng từ.

- Tính sai số.

- Viết kết quả.

$B=\overline{B}\pm \Delta B$

Lời giải:

Do cân đã hiệu chỉnh về số 0 nên độ lớn lực từ bằng với độ lớn trọng lượng của m.

Áp dụng công thức $B=\frac{F}{Il\sin \theta }$ với θ = 90o

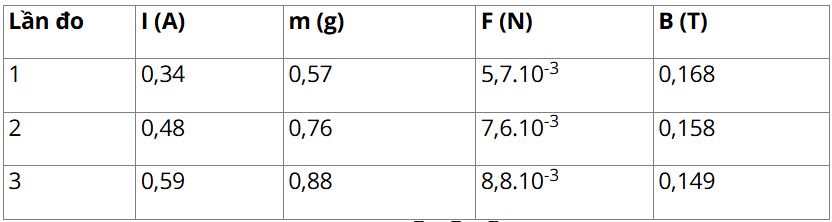

Bảng 2.2. Kết quả thí nghiệm (l = 10 cm = 0,1 m)

Giá trị trung bình của cảm lực từ: $\overline{B}=\frac{B_1+B_2+B_3}{3}=0,158$

Sai số trung bình trong lần đo 1: $\Delta B_1=\left|B-B_1\right|=0,01$

Sai số trung bình trong lần đo 2: $\Delta B_2=\left|B-B_2\right|=0$

Sai số trung bình trong lần đo 3: $\Delta B_3=\left|B-B_3\right|=0,009$

Sai số trung bình trong 3 lần đo: $\overline{\Delta B}=\frac{\Delta B_1+\Delta B_2+\Delta B_3}{3}=0,006$

Sai số của phép đo: $\Delta B=\overline{\Delta B}+\Delta B_{dc}=0,006$

Viết kết quả: $B=\overline{B}\pm \Delta B=0,158\pm 0,006$

Câu hỏi 6: Tại sao thông qua số chỉ của cân có thể biết được độ lớn của lực từ?

Lời giải:

- Như ta thường dùng cân để đo đạc khối lượng của vật, nhưng khi ta tác dụng lực vào đĩa cân, chỉ số của cân cũng thay đổi, do bản chất của cân là đo lực tác dụng lên đĩa cân mà khi đo khối lượng của đồ vật là lực mà trọng lực của vật tác dụng lên đĩa cân, do đó khi lực từ của dây dẫn mang điện tác dụng lên thanh nam châm, nó sẽ làm cho thanh nam châm bị kéo thẳng đứng xuống dưới hoặc bị đẩy lên trên và làm cho chỉ số của cân bị thay đổi, từ đó ta có thể xác định được lực từ tác dụng tương ứng theo số chỉ thay đổi của cân.

Câu hỏi 7: Biết độ lớn cảm ứng từ của dòng điện có cường độ I chạy trong dây dẫn thẳng dài tại vị trí cách dây dẫn một đoạn r là $B={2.10}^{-7}.\frac{I}{r}$ trong đó, I đo bằng ampe (A), r đo bằng mét (m), B đo bằng tesla (T).

Tính độ lớn cảm ứng từ của dòng điện có cường độ I = 10 A ở cách nó một đoạn r = 1 cm.

Lời giải:

Độ lớn cảm ứng từ là $B={2.10}^{-7}.\frac{I}{r}={2.10}^{-7}.\frac{10}{0,01}={2.10}^{-4}\left(T\right)$

III. Công thức của lực từ tác dụng lên đoạn dây dẫn mang dòng điện

Luyện tập: Một dây dẫn dài 50 cm mang dòng điện được đặt vuông góc với một từ trường có B = 5,0 mT.

a) Nếu trong mỗi giây có 1018 electron đi qua tiết diện thẳng của dây dẫn thì cường độ dòng điện là bao nhiêu? (e = 1,6.10-19 C).

b) Tính độ lớn lực từ tác dụng lên dây dẫn.

Lời giải:

a) Mỗi giây có 1018 electron đi qua tiết diện thẳng của dây dẫn do đó dây dẫn mang dòng điện đều có: q = n.-e = -1018.1,6.10-19  C = -0,16 C mà dòng điện là dòng không đổi, do đó: I= |q|/t = 0,16/1 = 0,16 A.

Do đó cường độ dòng điện của dây dẫn là I = 0,16 A.

b)  Để tính độ lớn lực từ tác dụng lên dây dẫn ta dùng công thức:

Do dòng điện được đặt vuông góc với cảm ứng từ B, do đó =90o, ta có:

F = 5.10-3.0,16.0,5 =4.10-4 N

Vậy lực từ tác dụng lên dây dẫn có độ lớn: F = 4.10-4 N.

Vận dụng: Thảo luận đề xuất phương án với các dụng cụ thực hành ở trường của bạn và thực hiện phương án thí nghiệm để đo cảm ứng từ của dòng điện.

Lời giải:

Chuẩn bị: Thiết bị thí nghiệm gồm:

- Hộp gỗ có gắn các thiết bị dưới đây:

+ Nam châm điện có gắn hai tấm thép (1).

+ Đòn cân (2) có gắn gia trọng (3) và khớp nối với khung dây dẫn (4).

+ Hai ampe kế có giới hạn đo 2 A (5), (6).

+ Hai biến trở xoay 100 Ω - 2 A (7).

+ Hai công tắc dùng để đảo chiều dòng điện qua nam châm điện và khung dây (8), (9).

- Khung dây n = 200 vòng có chiều dài một cạnh l = 10 cm (10).

- Lực kế có giới hạn đo 0,5 N (11).

- Đèn chỉ hướng từ trường trong lòng nam châm điện (12).

- Nguồn điện một chiều, điện áp 12 V (13) và các dây nối.

Tiến hành:

- Nối hai cực của nguồn điện DC với hai chốt cắm trên hộp gỗ. Cắm khung dây vào khớp nối trên đòn cân, sao cho cạnh dưới của khung dây nằm trong từ trường của nam châm.

- Đóng công tắc điện.

Các bước tiến hành thí nghiệm để đo được cảm ứng từ của nam châm điện.

- Treo khung dây vào đầu đòn cân.

- Điều chỉnh khung dây vuông góc với vectơ cảm ứng từ của nam châm điện (α = 90°).

- Điều chỉnh gia trọng và dây căng lực kế để lực kế đo được lực từ.

- Bật công tắc nguồn điện. Điều chỉnh cường độ dòng điện qua nam châm điện ở mức ban đầu 0,1 A. Xác định giá trị của lực từ F qua lực kế.

- Thay đổi giá trị cường độ dòng điện qua khung dây mỗi lần tăng lên 0,1 A. Đọc giá trị cường độ dòng điện I qua khung dây và xác định giá trị lực từ F qua lực kế, ghi kết quả vào vở như ví dụ ở Bảng 15.1.
