Giải SGK KHTN 9 Chân trời sáng tạo Bài 10: Đoạn mạch song song

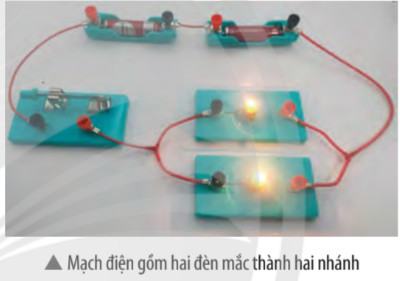

Mở đầu (trang 47) KHTN 9 Chân trời sáng tạo Bài 10: Ở mạch điện trong hình bên, nếu một trong hai đèn bị hỏng thì đèn kia còn sáng không?

Trả lời:

- Nếu một trong hai đèn bị hỏng thì đèn kia còn sáng.

1. Đoạn mạch song song

Câu hỏi 1 (trang 47) KHTN 9 Chân trời sáng tạo Bài 10: Vẽ sơ đồ một đoạn mạch điện gồm ba điện trở mắc song song.

Trả lời:

- Sơ đồ một đoạn mạch điện gồm ba điện trở mắc song song:

2. Cường độ dòng điện trong đoạn mạch song song

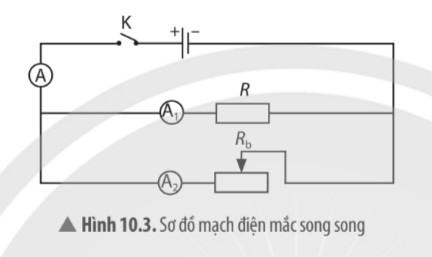

Câu hỏi 2 (trang 48) KHTN 9 Chân trời sáng tạo Bài 10: Tiến hành thí nghiệm (Hình 10.3), từ đó nêu nhận xét về cường độ dòng điện chạy trong mạch chính và cường độ dòng điện trong các nhánh của đoạn mạch song song

Trả lời:

- Nhận xét: Qua thí nghiệm cho thấy trong đoạn mạch trên thì cường độ dòng điện trong mạch chính bằng tổng cường độ dòng điện trong hai đoạn nhánh

3. Điện trở tương đương của đoạn mạch song song

Luyện tập 1 (trang 49) KHTN 9 Chân trời sáng tạo Bài 10: Trả lời câu hỏi của phần Mở đầu bài học.

Lời giải:

* Vận dụng kiến thức đã học về mạch điện:

- Mạch mắc song song: là đoạn mạch gồm các thiết bị điện được mắc thành các nhánh riêng biệt.

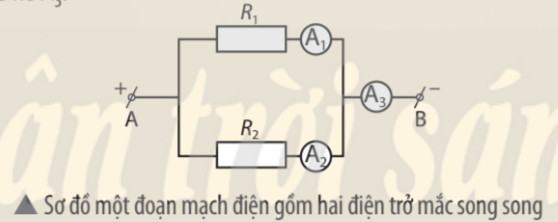

Luyện tập 2 (trang 49) KHTN 9 Chân trời sáng tạo Bài 10: Cho đoạn mạch điện AB gồm hai điện trở R₁ = 30Ω và R₂ = 20Ω mắc song song như hình bên dưới. Biết ampe kế A₁ chỉ 2 A, ampe kế A₂ chỉ 3 A.

a. Tính điện trở tương đương của đoạn mạch điện AB.

b. Xác định số chỉ ampe kế A₃.

Lời giải:

a. Điện trở tương đương của đoạn mạch điện AB là: $R_{td}=\frac{R_{1}.R_{2}}{R_{1}+R_{2}}=\frac{30.20}{30+20}=12\Omega$

b. Vì đoạn mạch mắc song song nên I₃ = I₁ + I₂ = 2 + 3 = 5 A.

Vậy số chỉ ampe kế A₃ là 5 A.

Vận dụng (trang 49) KHTN 9 Chân trời sáng tạo Bài 10: Nêu một số ví dụ về đoạn mạch gồm các thiết bị điện mắc song song trong thực tế

Lời giải:
