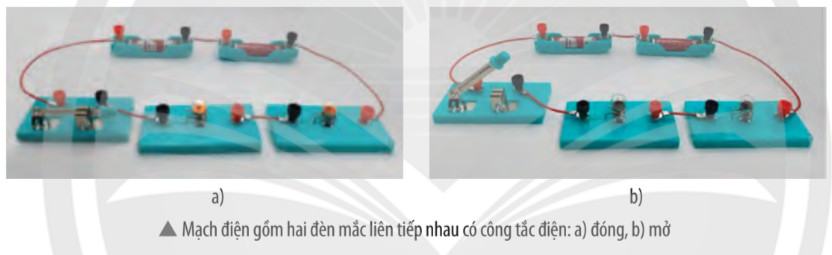

Mở đầu (trang 44) KHTN 9 Chân trời sáng tạo Bài 9: Vì sao khi đóng hoặc mở công tắc điện thì cả hai đèn trong mạch điện ở hình bên dưới cùng sáng hoặc cùng tắt? Nếu một trong hai đèn bị hỏng thì đèn kia còn sáng không?
Trả lời:
Vì mạch gồm hai đèn mắc nối tiếp nên:
- Khi đóng công tắc, mạch kín, dòng điện đi qua cả hai đèn nên hai đèn cùng sáng.
- Khi mở công tắc, mạch hở, dòng điện không đi qua cả hai đèn nên hai đèn đều không sáng.
- Nếu một trong hai đèn bị hỏng thì mạch bị hở nên đèn kia cũng không sáng vì không có dòng điện chạy qua.
1. Đoạn mạch nối tiếp

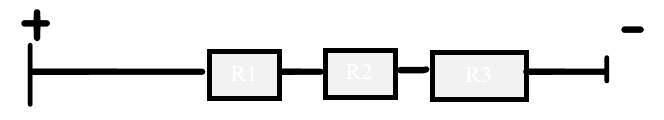

Câu hỏi 1 (trang 44) KHTN 9 Chân trời sáng tạo Bài 9: Vẽ sơ đồ một đoạn mạch điện gồm ba điện trở mắc nối tiếp
Trả lời:
2. Cường độ dòng điện trong đoạn mạch nối tiếp

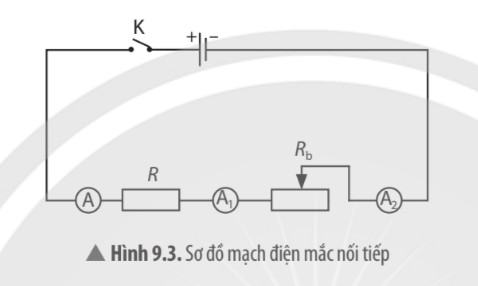

Câu hỏi 2 (trang 45) KHTN 9 Chân trời sáng tạo Bài 9: Tiến hành thí nghiệm (Hình 9.3), từ đó nêu nhận xét về cường độ dòng điện chạy trong mạch chính và cường độ dòng điện chạy qua từng điện trở.
Trả lời:
- Kết quả thí nghiệm cho thấy khi giá trị các điện trở tăng dần, cường độ dòng điện chạy trong mạch chính I và cường độ dòng điện chạy qua từng điện trở I1, I2 giảm dần theo và có giá trị như nhau.
3. Điện trở tương đương của đoạn mạch nối tiếp
Luyện tập 1 (trang 46) KHTN 9 Chân trời sáng tạo Bài 9: Trả lời câu hỏi đã nêu ở phần Mở đầu bài học
Lời giải:
- Không. Vì mạch điện này là mạch kín gồm hai bóng đèn được mắc nối tiếp, khi một trong hai bóng đèn bị hỏng thì mạch bị hở nên bóng đèn còn lại sẽ không hoạt động
Luyện tập 2 (trang 46) KHTN 9 Chân trời sáng tạo Bài 9: Cho đoạn mạch điện AB như hình bên dưới. Biết: R1 = 10Ω; R2 = 15Ω; UAB =12V
a) Tính điện trở tương đương của đoạn mạch điện AB.
b) Tính cường độ dòng điện qua mỗi điện trở.
Lời giải:
a. Điện trở tương đương của đoạn mạch AB là: Rtđ = R1 + R2 = 10 + 15 = 25Ω
b. Cường độ dòng điện mạch chính là:
Vì R1 mắc nối tiếp R2 nên I = I1 = I2 = 0,48 A
Vận dụng (trang 46) KHTN 9 Chân trời sáng tạo Bài 9: Nêu một số ví dụ về đoạn mạch gồm các thiết bị điện mắc nối tiếp trong thực tế
Lời giải:
- Đèn điện và công tắc: Trong hệ thống chiếu sáng trong nhà hoặc ngoài trời, đèn điện và công tắc thường được kết nối nối tiếp. Khi công tắc mở, đoạn mạch được hoàn chỉnh và đèn sáng.
- Máy tính và máy in: Trong một văn phòng, máy tính và máy in thường được kết nối nối tiếp thông qua ổ cắm điện. Khi máy tính hoạt động, nó cung cấp nguồn điện cho máy in khi chúng được kết nối với cùng một ổ cắm.
- Hệ thống âm thanh gia đình: Trong hệ thống âm thanh gia đình, loa và ampli thường được kết nối nối tiếp. Khi ampli hoạt động, nó tạo ra đoạn mạch để âm thanh được truyền từ ampli đến loa.
