Câu hỏi khởi động: Thế nào là phép chiếu song song? Phép chiếu song song có tính chất gì?
Trả lời:
- Phép chiếu song song lên mặt phẳng (P) theo phương
- Tính chất của phép chiếu song song:
+ Phép chiếu song song biến ba điểm thẳng hàng thành ba điểm thẳng hàng và không làm thay đổi thứ tự ba điểm đó.
+ Phép chiếu song song biến đường thẳng thành đường thẳng; biến tia thành tia; biến đoạn thẳng thành đoạn thẳng.
I. Hình lăng trụ

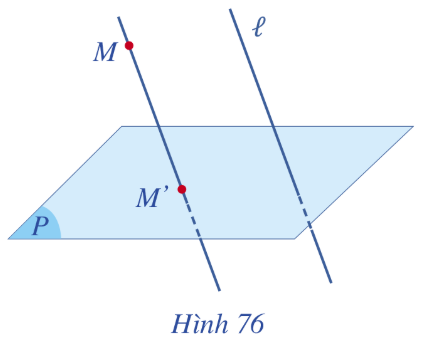

Hoạt động 1: Cho mặt phẳng (P) và đường thẳng ℓ cắt mặt phẳng (P). Qua mỗi điểm M trong không gian, có bao nhiêu đường thẳng song song hoặc trùng với đường thẳng ℓ? Đường thẳng đó và mặt phẳng (P) có bao nhiêu điểm chung? (Hình 76)
Trả lời:
Qua mỗi điểm M trong không gian, có duy nhất một đường thẳng song song hoặc trùng với đường thẳng ℓ. Đường thẳng đó và mặt phẳng (P) có 1 điểm chung.
Hoạt động 2: Hình 78 mô tả bóng nắng của một lan can cầu đường bộ trên mặt đường, tức là hình chiếu của lan can qua phép chiếu song song lên mặt đường. Thanh lan can gợi nên hình ảnh đường thẳng nối các điểm A, B, C, ở đó B nằm giữa A và C. Gọi các điểm A’, B’, C’ lần lượt là bóng nắng của các điểm A, B, C trên mặt đường.
Quan Hình 78 và cho biết:
a) Các điểm A’, B’, C’ có thẳng hàng hay không. Nếu có, điểm B’ có nằm giữa hai điểm A’ và C’ hay không;
b) Bóng nắng của thanh lan can là hình gì.
Trả lời:
a) Quan sát Hình 78, ta thấy các điểm A’, B’, C’ thẳng hàng và điểm B’ nằm giữa hai điểm A’, C’.
b) Bóng nắng của thanh lan can là đường thẳng.
Hoạt động 3: Hình 79 mô tả bóng nắng của chiếc thang gỗ trên bức tường, tức là hình chiếu của chiếc thang đó qua phép chiếu song song lên bức tường. Các thanh gỗ ngang gợi nên hình ảnh các đường thẳng song song với nhau.
Quan sát Hình 79 và cho biết bóng của các đường thẳng song song đó có là các đường thẳng song song hay không.
Trả lời:
- Quan sát Hình 79, ta thấy bóng của các đường thẳng song song là các đường thẳng song song.
Luyện tập, vận dụng 2: Cho mặt phẳng (P), hình bình hành ABCD và đường thẳng
Trả lời:
- Nhìn hình vẽ ta thấy: A'B'C'D' là hình chiếu song song của hình bình hành ABCD trên mặt phẳng (P) theo phương
II. Hình biểu diễn của một hình không gian

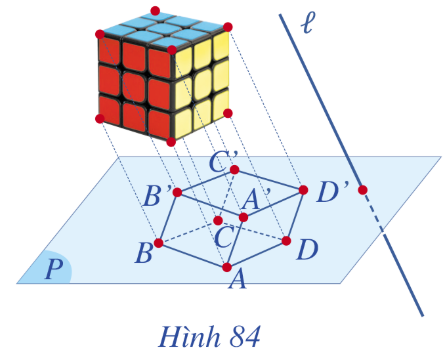

Hoạt động 4: Cho khối rubik không có điểm chung nào với mặt phẳng (P) và đường thẳng ℓ cắt mặt phẳng (P). Hãy xác định ảnh của khối rubik qua phép chiếu song song lên mặt phẳng (P) theo phương ℓ (Hình 84).
Trả lời:
- Trường hợp 1: Đặt rubik sao cho các cạnh bên của rubik song song hoặc trùng với đường thẳng ℓ.
+ Khi đó hình chiếu của rubik trên mp(P) là hình thoi.
- Trường hợp 2: Đặt rubik sao cho các cạnh bên của rubik không song song hoặc trùng với đường thẳng ℓ.
+ Khi đó hình chiếu của rubik trên mp(P) là hình lục giác.
Bài tập

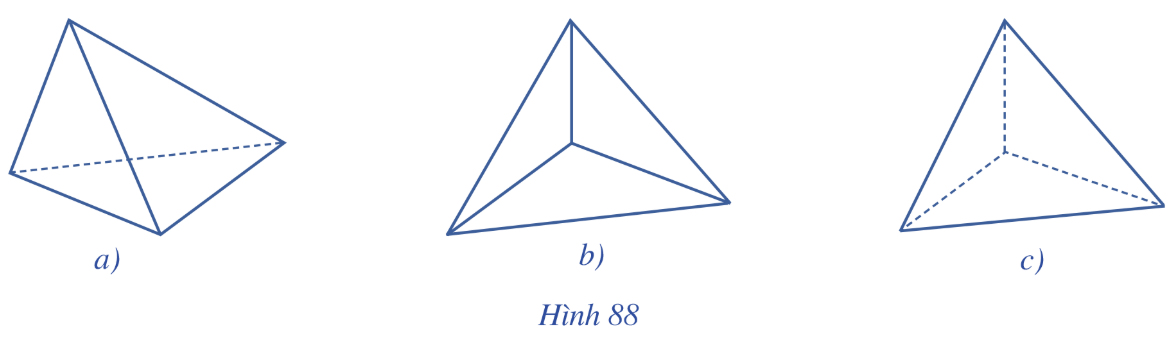

Bài tập 1: Trong các Hình 88a, 88b, 88c, hình nào là hình biểu diễn cho hình tứ diện?
Trả lời:
- Ba Hình 88a, 88b, 88c đều là hình biểu diễn cho hình tứ diện.
Bài tập 2: Cho hình hộp ABCD.A’B’C’D’. Xác định ảnh của tam giác A’C’D’ qua phép chiếu song song lên mặt phẳng (ABCD) theo phương A’B.
Trả lời:
• Qua phép chiếu song song lên mặt phẳng (ABCD) theo phương A’B thì điểm B là hình chiếu của điểm A’.
• Ta có (ABB’A’) // (CDD’C’);
(ABB’A’) ∩ (A’BCD’) = A’B;
(CDD’C’) ∩ (A’BCD’) = D’C.
Do đó A’B // D’C.
Khi đó qua phép chiếu song song lên mặt phẳng (ABCD) theo phương A’B thì điểm C là hình chiếu của điểm D’.
• Trong mp(CDD’C’), qua điểm C’ vẽ đường thẳng song song với D’C, cắt DC tại E.
Khi đó qua phép chiếu song song lên mặt phẳng (ABCD) theo phương A’B thì điểm E là hình chiếu của điểm C’.
Vậy ảnh của tam giác A’C’D’ qua phép chiếu song song lên mặt phẳng (ABCD) theo phương A’B là tam giác BEC.

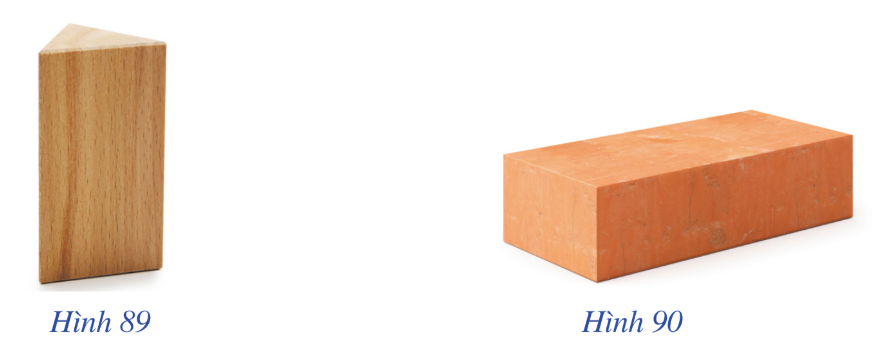

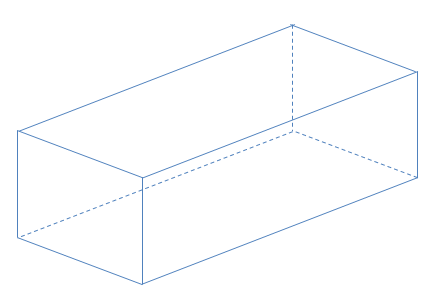

Bài tập 3: Vẽ hình biểu diễn của các vật trong Hình 89 và Hình 90.
Trả lời:
Bài tập 4: Vẽ hình biểu diễn của:
a) Một tam giác vuông nội tiếp trong một đường tròn;
b) Một lục giác đều.
Trả lời:
a) Hình biểu diễn tam giác vuông nội tiếp đường tròn: Hình a).
Tam giác ABC nội tiếp đường tròn (O) nên có một góc vuông, cạnh đối diện với góc vuông là đường kính của đường tròn.
b) Hình biểu diễn lục giác đều: Hình b).
